液壓缸維修中帶接近開關的液壓缸結構原理是怎樣的？

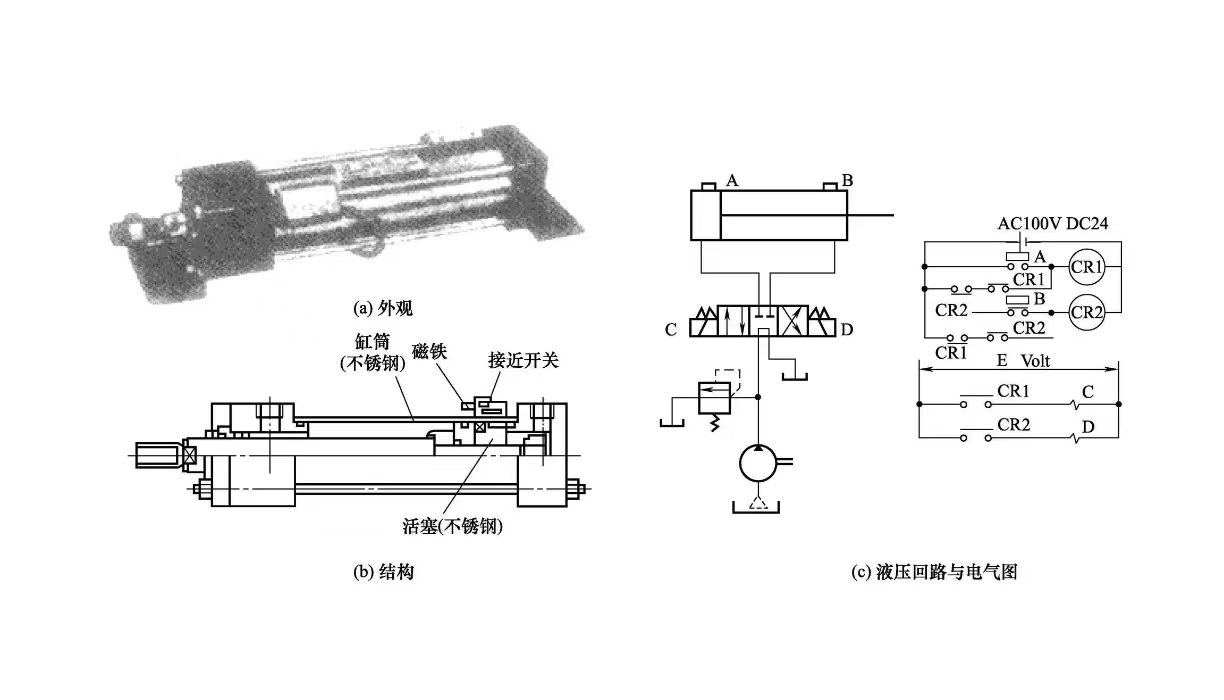

如圖3-27所示，液壓缸維修的缸筒與活塞均采用非磁性體不銹鋼制造，活塞上固連有永磁鐵。當活塞移動到接近開關時，磁鐵產生的磁場使接近開關動作，發出電信號，使液壓回路中的電磁閥動作。調節接近開關在液壓缸外表面上的安裝位置，可對液壓缸的行程和位置進行控制。圖3-27（a）為這種液壓缸的外觀，圖3-27（b）為結構，圖3-27（c）為控制液壓缸做往復運動的液壓回路和電氣圖。液壓缸維修中安裝有兩個接近開關A與B，它可以是交流的，也可以是直流的，交流時工作電流為7～20mA，直流的為5～50mA，功率為2W。液壓缸維修的位置控制精度為0.5mm，液壓缸行程位置可調。
圖3-27 帶接近開關的液壓缸（日本油研）
