液壓維修之順序閥怎樣作卸載閥用?

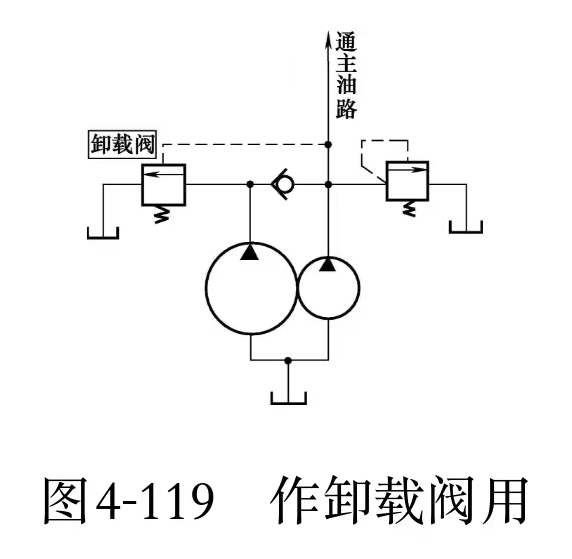

如圖4-119所示,將外控順序閥即卸載閥的控制油口與液壓泵出日相連,當系統中主油路的壓力達到或超過卸載閥的設定值時,該閥打開,使低壓大流量泵卸載,高壓小流量泵在溢流閥調定的壓力向系統供油。
平衡支撐回路中的內控式單向順序閥起何作用?
圖4-120為用內控式單向順序閥的平衡回路,適當調節順序閥的開啟壓力,可使垂直安裝的液壓缸下降時,液壓缸有桿腔中產生的背壓平衡活塞自重,防止重物超速下降發生事故和氣穴現象。當三位四通閥左位工作時,壓力油進入液壓缸的上腔,缸下行,使液壓缸下腔油壓上升。當下腔壓力超過順序閥的調定壓力時,活塞才向下運動。由內控式單向順序閥構成的平衡回路起到平衡液壓缸活塞重量的作用。
圖4-120 平衡支撐回路(一)
